＜組立基準＞

（1）手すり先行工法

• ビル工事用くさび緊結式足場の組立て及び解体は、原則としてくさび緊結式足場用先行手すりを使用した手すり先行工法で行うこと。
• ビル工事用くさび緊結式足場の片面及び両面には、くさび緊結式足場用先行手すりを設置すること。
• くさび緊結式足場用先行手すりのうち先送り方式を使用する場合は、先行手すりを上層に盛り替える前に必ず緊結部付布材等を用いて手すり、中桟を設置すること。

（2）緊結方法

ビル工事用くさび緊結式足場の組立てにあたっては、緊結部付支柱の緊結部に、くさびを確実に打込む又は差込むこと。また、大筋かい、根がらみ、方杖等の部材に足場用鋼管を使用する場合には緊結金具により取付け、これを確実に締付けること。

（3）足場の脚部

足場の脚部は、沈下及び滑動防止のため次の措置を施すこと。

• 足場を組立てる地盤は、堅固な場所とする。
• ねじ管式ジャッキ型ベース金具の下には、地盤の状況に応じて敷板（しきいた）又は敷盤（しきばん）を使用する。
• 敷板を使用する場合は、ねじ管式ジャッキ型ベース金具を2本以上の釘等により敷板に固定し、敷盤を使用する場合は、ねじ管式ジャッキ型ベース金具を敷盤の使用方法に従い固定する。

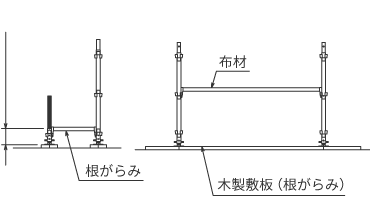

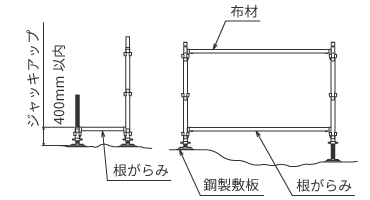

• 桁行方向、梁間方向それぞれに根がらみを設置する。ただし、ねじ管式ジャッキ型ベース金具を2本以上の釘等により敷板に固定した場合は、桁行方向の根がらみを省略できる。
• 根がらみは、できる限り地面から近い位置に設置し、各緊結部付支柱に緊結する。

【ビケ足場の仕様例】

【ビケ足場の仕様例】

（4）緊結部付支柱

緊結部付支柱による建地の組立ては次によること。

• 緊結部付支柱の間隔は、桁行方向1.85m以下、梁間方向1.5m以下とする。
• 緊結部付支柱を接続したほぞ部又はジョイント部は抜止めを施す。

【ビケ足場の仕様例】

（5）地上第一の布

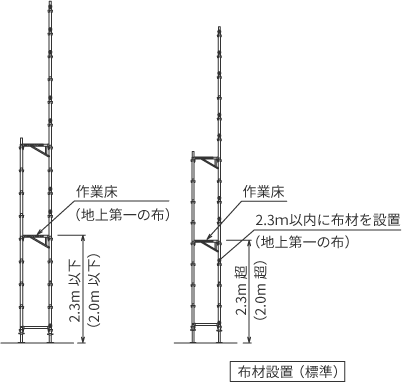

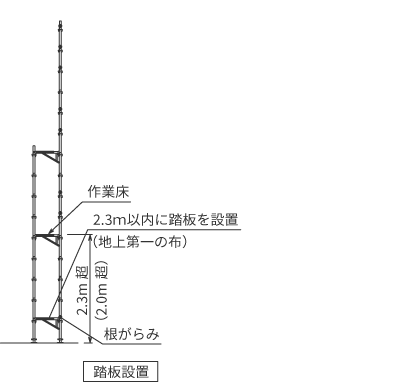

地上第一の布は、2m以下に設置すること。

（6）緊結部付布材

先行手すりを設置しない構面には、緊結部付布材を高さ2m以下毎に設けること。

（7）くさび緊結式足場用先行手すり

くさび緊結式足場用先行手すりの設置は、くさび緊結式足場用先行手すり専用の緊結部付支柱を使用すること。

（8） 腕木

腕木の設置は次によること。

• 高さ2m以下毎の全層全スパンとする。
• 緊結部付床付き布枠を使用する場合は、緊結部付ブラケット（凹型金具付）又は緊結部付腕木を用いる。
• 床付き布わくを使用する場合は、緊結部付布材又は緊結部付ブラケット（固定型）を用いる。
• 伸縮型の緊結部付ブラケットは腕木として用いない。

（9）作業床

作業床には床付き布わく又は緊結部付床付き布枠を使用し、設置は次によること。

• 作業床の幅は40cm以上となるようにする。
• 梁間方向の腕木に架け渡して取付ける。
• 垂直間隔は2m以下とする。
• 各スパンにわたって連続、かつ、堅固に取付ける。
• 建地（緊結部付支柱）と作業床の隙間は12cm未満とする。
• 作業床間の隙間は3cm以下とする。
• 床付き布わくのつかみ金具は確実にロックする。
• 緊結部付床付き布枠の緊結部は、緊結部付腕木の緊結部に確実に打込む。

【ビケ足場の仕様例】

（10）墜落防護工

作業床の端部には墜落防護のため、次に示す設備のうちいずれかを設置すること。

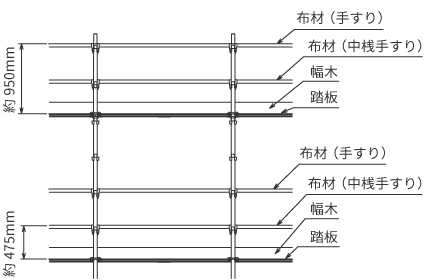

• 手すり等（作業床からの高さが概ね90cm以上）及び中桟等（作業床からの高さ35cm以上50cm以下）。
• 手すり据置き方式のくさび緊結式足場用先行手すり。

【ビケ足場の仕様例】

（11）落下物防護

落下物防護は次によること。

• 足場から物体が落下するおそれがある場合には、以下のいずれかの設備を設置する。
  • 高さ10cm以上の幅木
  • メッシュシート
• メッシュシートを設置する場合は風荷重を計算し、その結果に基づいて足場に補強等を施す。
• 防護棚を設置する場合は以下による。
  • 防護棚及び支持材又はつり材の取付けは、緊結部付支柱の腕木を取付けた位置とする。
  • 防護棚及び支持材又はつり材を取付けた位置の足場の前踏み側には、全スパンに壁つなぎを設置する。
  • 防護棚の自重及び風荷重を計算し、その結果に基づいて足場に補強等を施す。

（12）筋かい

足場の後踏み側の構面には筋かい等として、次に示す設備のうちいずれかを全層全スパンにわたって設置すること。

• 大筋かいを足場用鋼管を使用して8層8スパン以下毎に交差2方向に設置する。その傾きは水平に対し概ね45°とし、足場用鋼管は緊結金具を使用して各緊結部付支柱に取付ける。

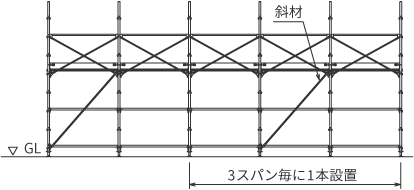

• くさび式足場用斜材を6層6スパン以下毎に交差2方向に設置する。
• くさび緊結式足場用先行手すりを設置する。

【ビケ足場の仕様例】

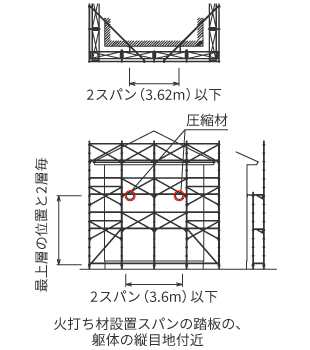

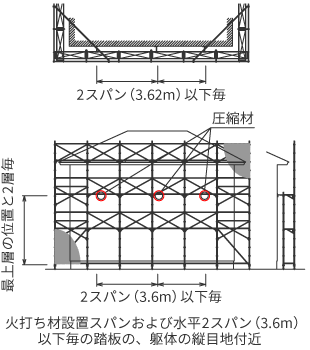

（13）壁つなぎ

壁つなぎには壁つなぎ用金具を使用し、設置は次によること。

• 垂直方向5.0m以下、水平方向5.5m以下の間隔とする。
• 壁つなぎ用金具の建物側への取付けは堅固な箇所とし、足場側への取付けは緊結部付支柱と腕木の交点付近とする。

【ビケ足場の仕様例】

（14）高さ31mを超える場合

足場の高さが31mを超える場合には、次の措置を施すこと。

• 建地となる緊結部付支柱の最高部から測って、31mを超える地上までの緊結部付支柱は原則として2本組とする。
• 2本組は緊結部付支柱と足場用鋼管を緊結金具により堅固に固定する。
• 固定する緊結金具は、足場用鋼管の上端部、下端部及び各層の腕木付近に取付ける。

【ビケ足場の仕様例】

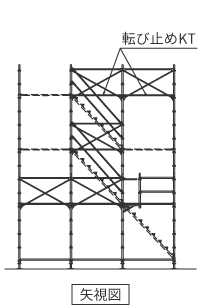

（15）昇降階段

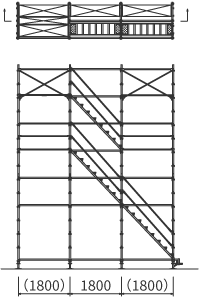

昇降階段の設置は次によること。

• 2層以下毎に踊り場を設ける。
• 昇降階段及びその開口部には手すり及び中桟を設ける。

【ビケ足場の仕様例】

（16）梁枠

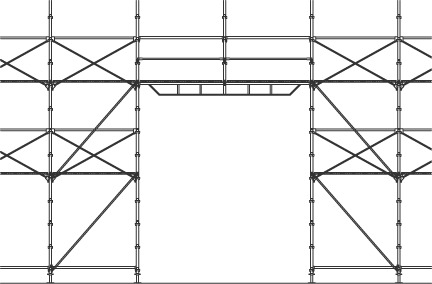

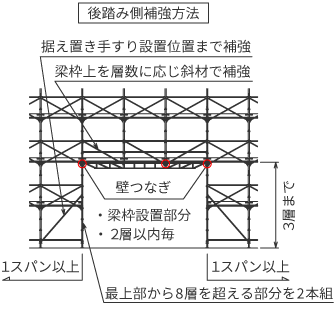

くさび式足場用梁枠を使用して足場構面に開口部を設置する場合は次によること。

• くさび式足場用梁枠は、原則として認定基準に定める「中層用」を使用する。
• くさび式足場用梁枠は、前踏み側及び後踏み側の位置にそれぞれ1枚使用する。

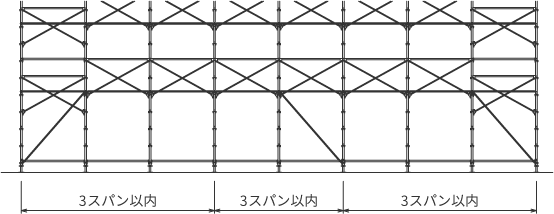

• 開口部の大きさは幅3スパン以下、高さ3層以下とする。
• くさび式足場用梁枠を支持する緊結部付支柱から外方に足場を1スパン以上設置する。

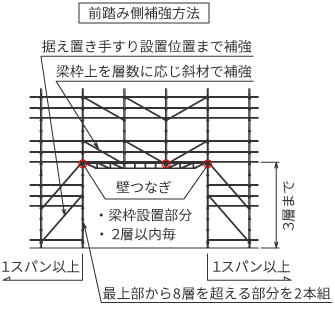

• くさび式足場用梁枠の外方1スパンには、最下層から梁枠のレベルまで各層両構面にくさび式足場用先行手すり又は斜材等を設置する。
• くさび式足場用梁枠両端の緊結部付支柱には壁つなぎを設置する。
• 前踏み側及び後踏み側の位置に設置した2枚のくさび式足場用梁枠間の水平面には、床付き布わく又は緊結部付床付き布枠により水平構を形成する。

【ビケ足場の仕様例】

（17）拡幅

足場の梁間方向の拡幅（下層から上層に向けて幅を広げることをいう）をする場合は、次によること。

• 拡幅は下層の建地間隔が上層の建地間隔の60%以上であることとし、かつ、全層間で1回までとする。

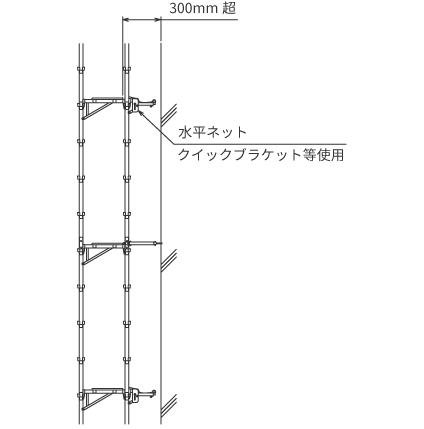

• 緊結部付ブラケットを使用して拡幅を行う場合は、張出した部分に方杖を設置し、方杖下端の取付け箇所は、緊結部付支柱の腕木材を設けた位置とする。
• 足場の拡幅に専用部材を使用する場合は、専用部材の組立て、使用基準による。
• 拡幅した層の上部及び下部の前踏み側の全スパンに壁つなぎを設置する。
